Risultati

I risultati evidenziano che in tutte le condizioni di prova la camera riscaldata con l’impianto a pannelli radianti ha consumato dal 10 al 40 % di energia in più rispetto a quella con radiatori in alluminio.

RIEPILOGO MONITORAGGIO ENERGIA CONSUMATA
dal 10 Febbraio al 1 Maggio

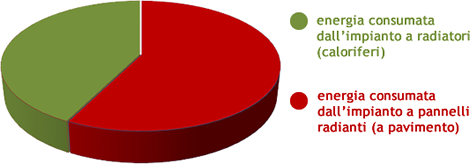

Energia totale consumata dal 10/02/2009 al 01/05/2009
Descrizione	Valore
PANNELLI	862 kWh Energia consumata
RADIATORI	639 kWh Energia consumata

L’EDIFICIO CON L’IMPIANTO A PANNELLI RADIANTI HA CONSUMATO IL 34.88 % IN PIÙ

DETTAGLIO TABELLE DEI RISULTATI DELLE PROVE

RIEPILOGO MONITORAGGIO ENERGIA CONSUMATA dal 16 Febbraio al 20 Febbraio

Energia consumata dal 16/02/09 al 20/02/09 funzionamento continuo Radiatori regolazione con regolazione on/off della pompa di circolazione
DESCRIZIONE	VALORE
PANNELLI: ENERGIA ATTIVA	90 kWh TOTALIZZATORE
RADIATORI: ENERGIA ATTIVA	80 kWh TOTALIZZATORE

L’EDIFICIO CON L’IMPIANTO A PANNELLI RADIANTI HA CONSUMATO IL 10.6 % IN PIÙ

RIEPILOGO MONITORAGGIO ENERGIA PERIODO dal 24 Febbraio al 03 Marzo

Energia consumata durante il periodo dal 24/02/09 al 03/03/09 Orario di funzionamento 05.00 - 08.00, 17.00 - 23.00 Radiatori con regolazione on/off del circolatore
DESCRIZIONE	VALORE
PANNELLI: ENERGIA ATTIVA	115 kWh TOTALIZZATORE
RADIATORI: ENERGIA ATTIVA	80 kWh TOTALIZZATORE

L’EDIFICIO CON L’IMPIANTO A PANNELLI RADIANTI HA CONSUMATO IL 39,8 % IN PIÙ

RIEPILOGO MONITORAGGIO ENERGIA PERIODO dal 4 Marzo al 18 Marzo

Energia consumata durante il periodo dal 04/03/09 al 18/03/09 Orario di funzionamento 05.00 - 08.00, 12.00 – 14.00, 17.00 - 23.00 Radiatori con regolazione sulla valvola a tre e circolatore sempre acceso
DESCRIZIONE	VALORE
PANNELLI: ENERGIA ATTIVA	180 kWh TOTALIZZATORE
RADIATORI: ENERGIA ATTIVA	155 kWh TOTALIZZATORE

L’EDIFICIO CON L’IMPIANTO A PANNELLI RADIANTI HA CONSUMATO IL 16.2 % IN PIÙ

RIEPILOGO MONITORAGGIO ENERGIA PERIODO dal 19 Marzo al 08 Aprile

Energia consumata durante il periodo dal 19/03/09 al 08/04/09 Orario di funzionamento 05.00 - 08.00, 12.00 – 14.00, 17.00 - 23.00 Radiatori con regolazione sulla valvola a tre e circolatore sempre acceso
DESCRIZIONE	VALORE
PANNELLI: ENERGIA ATTIVA	220 kWh TOTALIZZATORE
RADIATORI: ENERGIA ATTIVA	180 kWh TOTALIZZATORE

L’EDIFICIO CON L’IMPIANTO A PANNELLI RADIANTI HA CONSUMATO IL 24.4 % IN PIÙ

RIEPILOGO MONITORAGGIO ENERGIA PERIODO dal 09 Aprile al 1 Maggio

Energia consumata durante il periodo 09/04/09 al 01/05/09 Orario di funzionamento 05.00 - 08.00, 12.00 – 14.00, 17.00 - 23.00 Pannelli radianti: T mandata 35 °C T set point pompa calore 40 °C Radiatori: T mandata 45 °C T set point pompa calore 45 °C regolazione on/off del circolatore
DESCRIZIONE	VALORE
PANNELLI: ENERGIA ATTIVA	170 kWh TOTALIZZATORE
RADIATORI: ENERGIA ATTIVA	50 kWh TOTALIZZATORE

L’EDIFICIO CON L’IMPIANTO A PANNELLI RADIANTI HA AVUTO UN CONSUMO 3.4 VOLTE PIÙ ALTO

Confronti

Conclusioni

La temperatura della camera riscaldata con i pannelli radianti tende ad essere sempre più elevata rispetto all’altra camera.

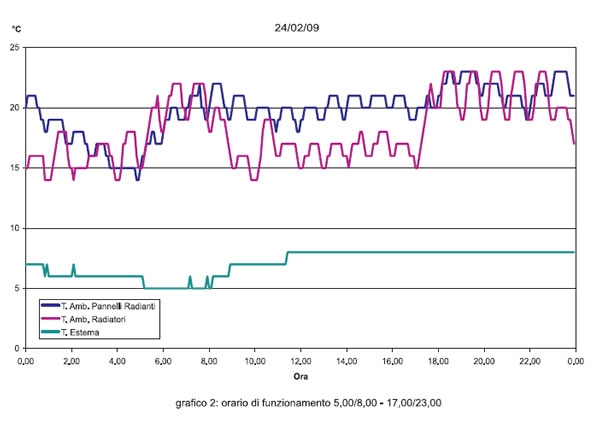

In particolare, durante il funzionamento a fasce orarie, si osserva una temperatura alta anche nei momenti di spegnimento che corrispondono ai momenti in cui l’edificio non è abitato e non è necessario scaldare.

Scarica la relazione tecnica

Risultati dello studio dei consumi
file Acrobat .pdf 1.5Mb

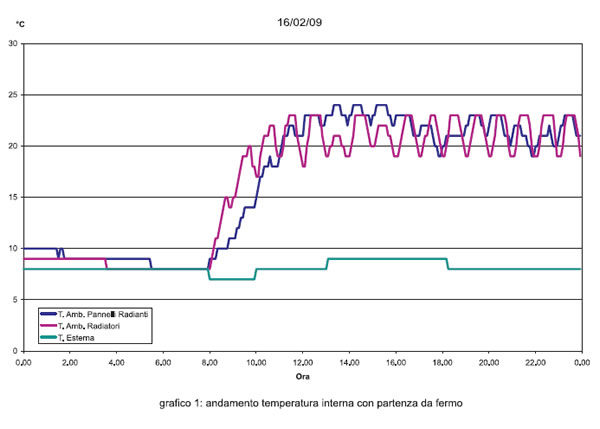

È evidente il ritardo di risposta dell’impianto a pavimento rispetto all’impianto a radiatori che porta in temperatura l’ambiente molto più velocemente sia nella prova di riscaldamento con partenza da fermo che nelle prove con funzionamento intermittente.

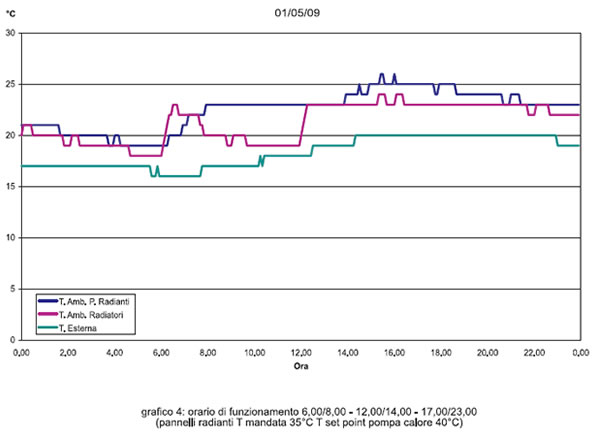

Molto significativo è il grafico riferito alla giornata con temperature esterne elevate e necessità di intervento solo in precisi momenti: la temperatura della camera con riscaldamento a pavimento risulta fuori controllo.
